자이로펌프

PUMP MECHANISM

자이로펌프는 원동기로부터 공급받은 기계적 에너지를 통해 실린더 내부 유체를 압력에너지로 변환 송출하는 용적식 펌프의 한 종류입니다.

운동체는 회전하지 않고 기울기 변화방식으로 작동하여 섬유질처럼 유연성 있는 물질에도 감김없이 토출이 가능하며 점도 변화에 자유롭습니다. 또한, 구동축과 연동축 연결부에 스프링을 설치하여 이물질이 유입될 시 기울기 값이 보정되어 막힘없이 펌핑이 가능합니다.

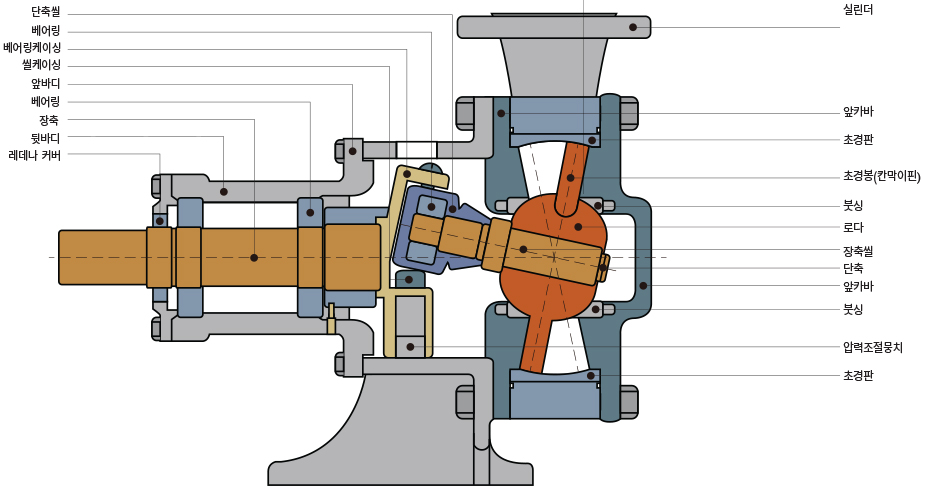

자이로펌프 원리 및 구조

펌핑부의 원리

로터가 일정각의 기울기 변화를 주어 본체 내면 양측에 접하는 운동

실린더 중심의 좌우에 같은 용적을 형성하고 흡입과 토출 측 중간에 격리판을 설치, 구동축이 회전함에 따라 흡입과 토출이 반복적으로 발생하여 유체를 이송

구동축의 회전이 로터의 기울기 변화작동을 하는 용적형 펌프

구동부의 원리

캠의 원리를 이용한 구동 축과 연동 축으로 구분

두 개의 축이 하나의 캠을 형성하여 일정각도를 이루어 작동

구동축과 연동축의 연결부에 완충스프링을 설치하여 협잡물 유입 시 스프링 완충작용을 통해 기계적 마찰부하를 줄이는 원리
